PRESSURE REDUCING METERING SYSTEM

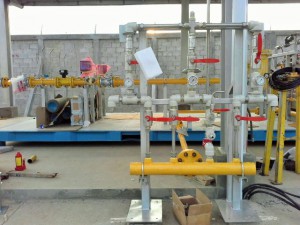

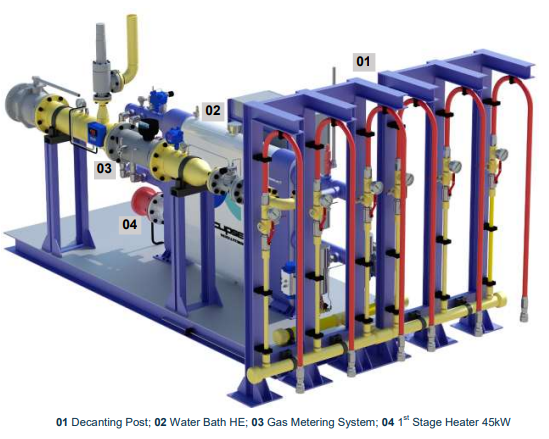

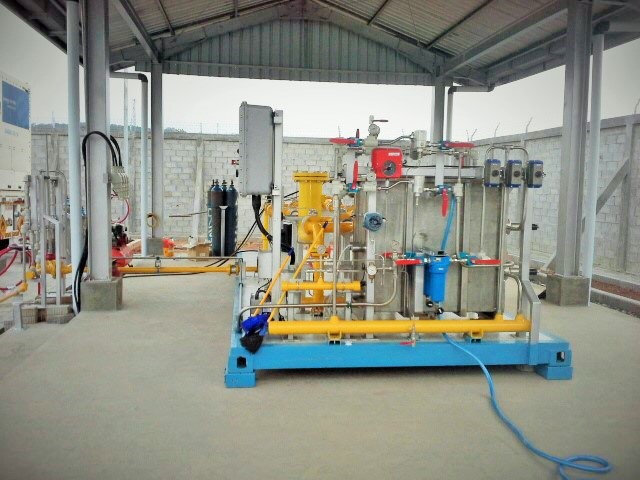

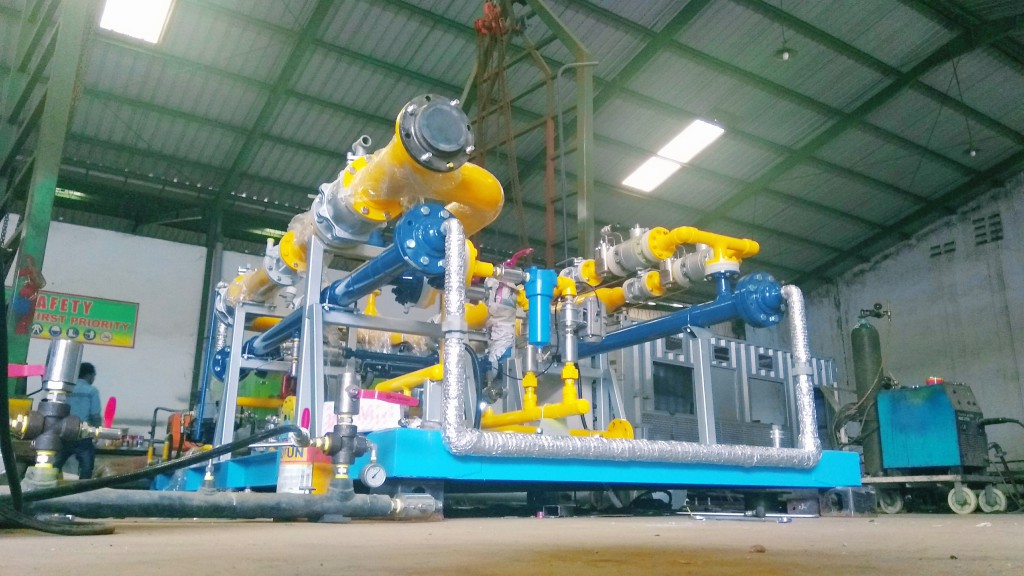

Pressure Reducing Unit (PRU) adalah unit peralatan yang dipergunakan untuk menurunkan tekanan gas CNG dari 250 bar(G) ke 5 bar(G) atau sesuai permintaan dan kemudian disalurkan ke jaringan pipa gas bertekanan rendah. Sistem peralatan yang terpasang pada unit PRU adalah: Decanting Post, Heat Exchanger Unit, Pressure Regulating System, Gas Metering System.

Decanting Post, berfungsi sebagai alat penghubung dan sekaligus penakar gas CNG dari GTM / Tube Skid yang akan disalurkan. Pada unit ini terpasang 5 (lima) Electrically Conductive CNG hose diameter 1” 5000 psi panjang 5 meter yang dilengkapi dengan 5 (lima) buah Female Quick Coupling 1” SS ISO-7241-1 series B 5000 PSI dan Manual Ball Valve 1” SS 5000 psi yang berfungsi sebagai alat penakar aliran gas. Penggunaan 5 (lima) hose tersebut diperhitungkan untuk mengalirkan 2000 Nm 3 /jam gas CNG hingga tekanan minimal GTM/Tube Skid 15 bar(G) pressure drop 0.15 bar berdasarkan ketentuan ASME B31.3 Process Piping Guide.

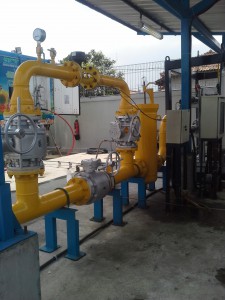

Gas Metering System, berfungsi untuk mengukur debit gas yang mengalir melalui PRU. Jenis alat ukur yang digunakan adalah Gas Turbine Meter G400 4” ANSI 150 yang dilengkapi dengan Electronic Volume Corrector sebagai alat konversi pengukuran pada kondisi aktual ke kondisi standar. Kapasitas pengukuran maksimal Gas Turbine Meter tersebut adalah 3,675 Sm3 /jam pada tekanan 5 bar(G). Lampiran 3 – Gas Turbine Meter Sizing.

Untuk menjamin kemanan operasional PRU, unit peralatan ini dilengkapi dengan sistem pengaman tekanan lebih (overpressure protection system), sistem pengaman instalasi kelistrikan dan sistem pengaman level air pada Water Bath Tank. Keseluruhan sistem tersebut terhubung dengan Automatic Shutoff Valve yang akan menutup pasokan aliran gas secara otomatis.

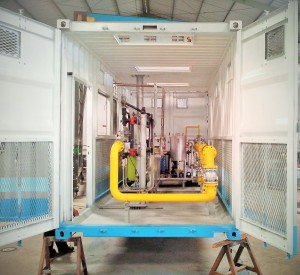

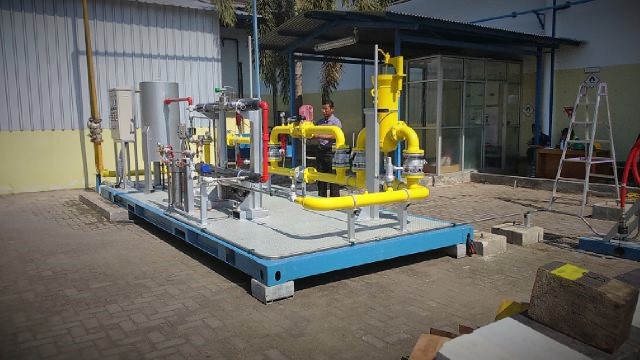

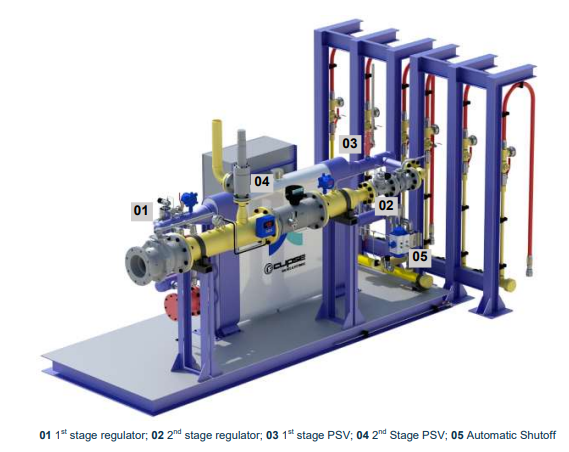

Sistem pengaman tekanan lebih (overpressure protection system), terpasang pada sisi keluaran regulator tingkat pertama, sisi keluaran regulator tingkat kedua dan water bath tank. Jenis pengaman yang digunakan adalah pressure safety valve (PSV) dan pressure switch gauge. Penentuan ukuran PSV adalah berdasarkan skenario block discharge pada tekanan inlet tertinggi dengan discharging rate pada PSV tingkat pertama: 12,643 Nm3/jam dan tingkat kedua: 21,601 Nm3/jam (lampiran 4 – pressure safety valve sizing).
